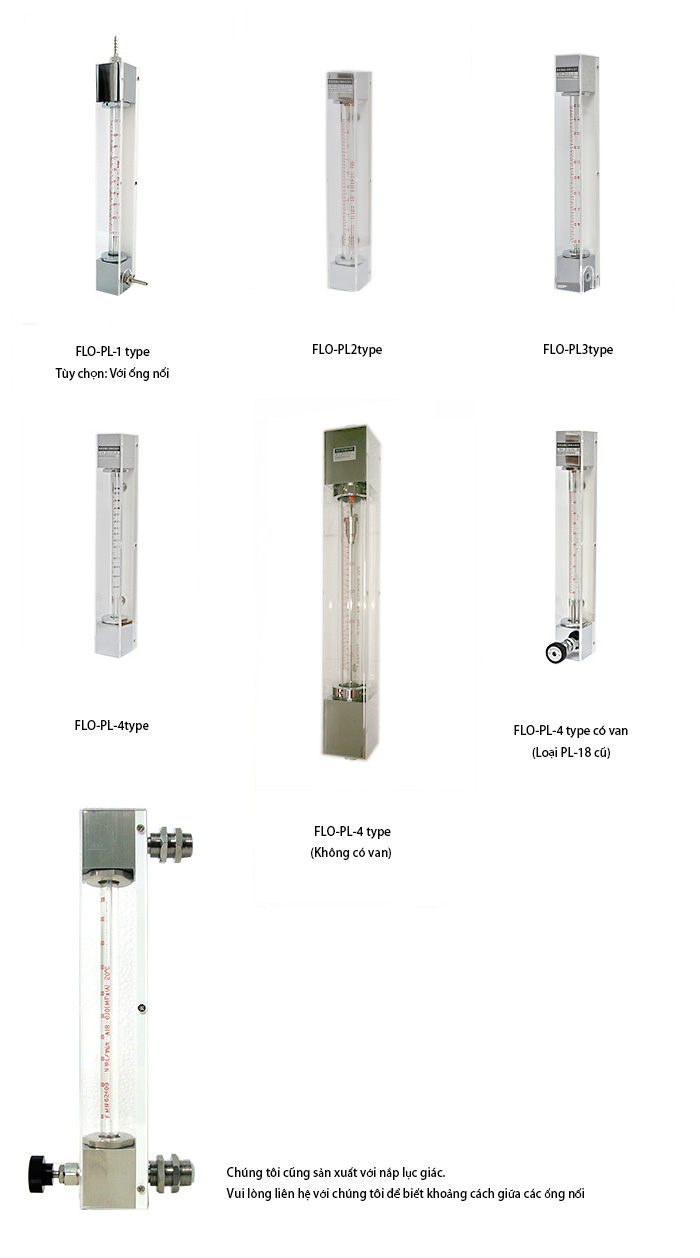

Loại FLO-PL1 (hướng dòng chảy: thông số kỹ thuật đặc biệt)
Loại FLO-PL2 (hướng dòng chảy: ở dưới ⇒ ở trên)
Loại FLO-PL3 (hướng dòng chảy: góc phải (trái) ở phía dưới ⇒ góc phải (trái) ở phía trên
Loại FLO-PL4 (hướng dòng chảy: từ dưới trở lại ⇒ trên trở lại)
Kiểu FLO-PL-18 (cũ) hiện có đã được cập nhật lên kiểu FLO-PL- □ có van.

Đo chất lỏng	Chất lỏng (nước, nước làm mát, chất lỏng trong suốt) Khí (không khí, nitơ, argon, carbon dioxide, v.v.)
Phạm vi thước	10：1
Lưu lượng hoạt động tối đa	Để đo nước(H2O): 7～70L/min Để đo không khí: 90～900NL/min
Vật liệu thân hình	Brass (BS), SUS304, SS, v.v.
Vật liệu ống kính	Kính cứng
Vật liệu cái phao	Để đo nước(H2O): SUS304, SUS316 Để đo không khí: Aluminum
Vật liệu miếng đệm	NBR, CR (neoprene), Viton
Phương thức kết nối	Loại lỗ vít RC
Đường kính kết nối	Vui lòng tham khảo bảng phạm vi đo lường
Độ chính xác dòng chảy	Trong khoảng ± 2% FS
Hướng lắp đặt	Hướng dọc
Hướng dòng chảy	Please specify by model code
Áp suất hoạt động tối đa	0.7MPa
Nhiệt độ hoạt động tối đa	80 ℃ (depending on the material) Thermal shock 50 ° C or less
Kích thước bên ngoài	Vui lòng tham khảo bảng phạm vi đo lường

Phân loại	Giá trị dòng chảy hiển thị	Giá trị dòng chảy hiển thị	Đường kính kết nối	Kích thước bên ngoài (mm)
	H2O（L/min）	AIR（NL/min）	Rｃ
0	0.001～0.01	0.01～0.1	1/4B	320
1	0.05～0.5	0.5～5	1/4B	320
2	0.2～2.0	5～50	1/4B	320
3	0.5～5	15～150	1/4B	320
4	1～10	20～200	1/2B	320
5	2～20	40～400	3/4B	450
6	4～40	60～600	1B	530
7	7～70	90～900	1B	540

● Chúng tôi sẽ sản xuất sau khi xác nhận tên chất lỏng, tỷ trọng, độ nhớt, áp suất, nhiệt độ, phạm vi lưu lượng, phương thức kết nối, vật liệu thân hình, vật liệu miếng đệm, v.v.
● Để đo chất lỏng (phao: SUS304, v.v.)
* Mật độ = 1,0g / cm3 và độ nhớt = 1cP là tiêu chuẩn.
● Để đo AIR (Phao: Nhôm, v.v.)
* Thang đo lưu lượng cho khí được chuyển đổi thành 0 độ C và áp suất khí quyển 0,101MPa (A), không khí chảy 20 độ C. (Đơn vị: NL / min (A))
* Có thể chuyển đổi và sản xuất về trạng thái tiêu chuẩn (Áp suất khí quyển, 20 độ C). (Đơn vị: SL / min)

	Hướng dòng chảy	Đo chất lỏng	Phân loại	Vật liệu tiếp xúc ướt	Van	Vật liệu miếng đệm	Đầu ra báo động	Phạm vi lưu lượng, nhiệt độ hoạt động, áp suất
FLO-PL-	-□	-□	-0□	-T	-V	-P	-□
	1 [Đặc biệt]	A[AIR]	0	BS	N[Không có]	1[NBR]	0-Không có
	2 [Dưới → Trên]	W[Water]	1	SUS304	U [ở trên]	2 [CR (neoprene)]	1-Có (có điều kiện)
	3 [Góc phải (trái) ở phía dưới → góc phải (trái) ở phía trên]	Tùy chọn	2	SS	D [ở dưới]	3 [FKM Viton]
	4 [Dưới trở lại → trên trở lại]		3
			4
			5
			6
			7

* PL-2 là loại không có van Ngoài ra, vui lòng điền vào nếu chất lỏng không phải là không khí hoặc nước. Vui lòng liên hệ với chúng tôi để biết các phụ kiện như núm ty ống, bộ phận kết nối, v.v...

Ví dụ :
Ví dụ (1) FLO-PL-4-A-05-TBS-VN-P1-0 Phạm vi lưu lượng 30-300NL / phút, nhiệt độ 20 ℃, áp suất 0,101MPa (A) Phụ kiện: Không kèm theo

Ví dụ (2) FLO-PL-4-W-3-TBS-VD-P1-0 Phạm vi lưu lượng 0,5-5L / phút, nhiệt độ 20 ℃, áp suất 0,3MPa (G) Phụ kiện: Không kèm theo
