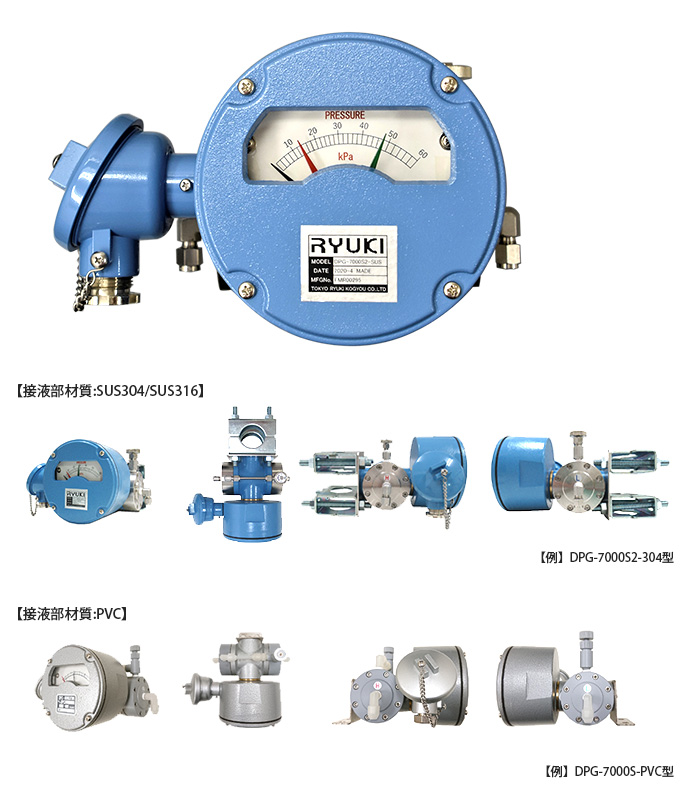

DPG-7000 SERIES

DPG-7000 SERIES
●DPG-7000型は気体及び液体用に独自に開発した差圧計です。
●指示計の機構部は大気中にあるので、流体による腐食はほとんどありません。
●受圧部はダイアフラム(布入りゴム)を使用しています。
強度、温度特性、耐薬品性は一般の使用に十分です。
●受圧面積を大きくとり、高精度で計測できるよう設計された製品です。
●1接点付と2接点付はマイクロスイッチ(C接点)方式です。
(機械的でミスなし。目盛範囲内で自由に設定可能)
●高圧側は左右どちらでもご指定可能です。
●気体用にはサージタンク付きもご検討ください。
(振動・脈動対策)
※サージタンクとは管内の脈動を軽減し、指針の振れを軽減するためのタンクです。(気体用です)
導圧管高圧側に1個、低圧側に1個設置することができます。詳細はお問い合せください。
●各種継手、バルブ、導圧管、フレキシブルホースなどオプションは資料をご覧ください。

型番

DPG-7000(接点なし・標準形)
DPG-7000S(1接点付)
DPG-7000S2(2接点付)

一般仕様

測定流体 液体(水、工業用水、冷却水、油類、その他不透明液体等)・気体
差圧 2~60KPa
接続 Rc1/4 高低圧側1か所ずつ(継手、バルブ)
最高使用圧力 1.0MPa(G)
温度 ~ 100 ℃(標準) (凍結なきこと)
周囲温度 ~ 80 ℃
精度 ±2%以内 FS
高圧側方向 向かって右側もしくは左側 (選択可)
均圧弁付 0点確認、過大差圧と不可防止時に使用
接液材質 真鍮(BS)、PVC、SUS304、SUS316、SUS316Lから選択可
ダイアフラム材質 NBR、バイトン
接点数 1接点、2接点、0(なし)から選択可
接点方式 マイクロスイッチ C接点
接点容量 AC125V-5A, 250V-2.5A
抵抗負荷 AC250V-5A
絶縁耐圧 AC1500V/1分間 (特殊仕様:AC2000V/1分間)
絶縁抵抗 DC500Vメガにて100MΩ以上(端子とケース間)
ケーブルグラントサイズ 15a,15b,15c(G1/2)
20a,20b,20c(G3/4) から選択可
端子箱の位置 向かって上下左右から選択可。(標準:向かって左側)
ボックス塗装色 青、グリーン、シルバーハンマートンから選択可
取付板 取付板A,取付板Bから選択可(カタログご参照)
お客様によるご指定も可能
原理 高圧側と低圧側の差圧を指示計のダイアフラムで受圧し、その動きを内部のカム機構により機械的に指針を振らせ、差圧を指示する仕組みです。マイクロスイッチによる接点により警報を出力することができ、装置の目詰まりなどを検出する用途などでご使用いただけます。
