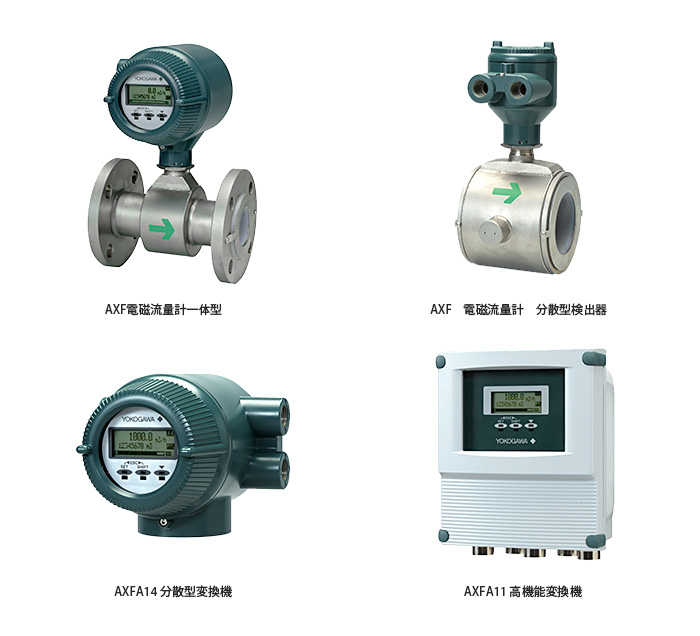

ADMAG AXF 電磁流量計

AXF

・横河電機製 電磁流量計 高精度、高安定の流量計 充実のラインアップ
・プラント運転における重要な流量を高精度・高信頼で測定する計器です。



電磁流量計ADMAG AXFシリーズは、スラリーなどの流体ノイズに強い当社独自の二周波励磁方式を採用した電磁流量計です。 さらに厳しいアプリケーションに対応するために、付加仕様で拡張ニ周波励磁方式を用意しております。電極の状態をリアルタイムで監視できる電極付着診断機能、カ バーを閉じたままでも操作可能な赤外線スイッチ、現場で向きを変更できる配線口、材質や構造の豊富なラインアップなどの特長を持ち、真のユーザーフレンドリーを追 求した製品です。
*1:二周波励磁方式は、当社独自の流量演算方式です。
*2:ADMAG AXFは、横河電機の登録商標です。

仕様書

AXF一体形/分離形一般仕様書

AXFA14分離形変換器一般仕様書

AXFA11高機能変換器(スタンダードタイプ一般仕様書)

特徴

ユーザーフレンドリーの追求

(1)充実した電極付着診断
電磁流量計の電極への絶縁物の付着状態を監視しており、その診断結果によってメンテナンス時期を決めることができます。
また着脱可能な電極構造の電磁流量検出器をご使用いただきますと、付着が生じた際には電極を取り外して洗浄することができます。

(2)現場での配線口向き変更
変換部または端子箱を回転させ配線口の向きを自由に変更できますので、現場での配線・配管工事に柔軟に対応できます。(一般形、サニタリ形、防爆形)

(3)豊富な表示機能
一体形の表示器には、フルドットマトリックスLCDを採用していますので、1~3行表示やカタカナ表示など多彩な表示が可能です。また、アラーム発生時には具体的な対処法も表示します。

(4)Easy Setup パラメータ
使用頻度の高いパラメータを抜き出して1ブロックにまとめました。一般的な機能は、このブロックのパラメータのみで実現できます。また赤外線スイッチを採用していますので、ケースカバーを開けることなくパラメータ設定ができます。

(5)新面間の採用
ウェハ形は従来と比べ最大52mm短い面間になりました。またフランジ形はISO基準に準拠した面間を採用しました。従来機種(ADMAG、YEWMAGシリーズ)との互換性を考慮し、リプレース対応品もご用意しています。

(6)設置後すぐに稼動
主要パラメータの設定が完了した状態で出荷しますので、設置、配線後は電源投入だけで直ちに運転が可能です。

ラインアップの拡大

(1)微小口径フランジ形
フランジ形は口径2.5mmまで範囲を広げました。

(2)サニタリ形の充実
ISO規格に準拠したクランプ、ユニオンおよび溶接継手をラインアップしています。

(3)豊富なオプション(付加仕様)
ライニング鏡面仕上げ、地冷用(結露対策用)、多様なガスケット類、塗装色変更など、アプリケーションに最適なオプションを選択できます。

性能・仕様の向上

(1)拡張二周波励磁方式
横河電機の独自技術の二周波励磁の特長をさらに向上させた拡張二周波励磁方式がオプションで選択できます。高濃度スラリー混入流体や低導電率流体など、従来以上に厳しいアプリケーションに対しても安定した電磁流量測定ができます。

(2)最低導電率1μS/cmの実現
最低導電率を1μS/cmに拡大しました。(口径や流体条件により異なります)
(3)高速パルス出力
パルス出力を10000pps(パルス毎秒)まで高速化し、短時間バッチなどのアプリケーションにも対応できます。

(4)充実した入出力機能
一体形にも豊富な入出力機能を搭載しました。

一般仕様

  分離形検出器 一体形 AXFA14
変換器
AXFA11
変換器
適用口径 2.5~400mm
(仕様により異なる
場合があります)
2.5~400mm
(仕様により異なる
場合があります)
組合せ検出器:
2.5~400mm
組合せ検出器:
2.5~400mm (注)
用途 一般形、防爆形、
サニタリ形、水中形
一般形、防爆形、
サニタリ形
一般形、防爆形 一般形
流体温度 -40~160℃
(仕様により異なる
場合があります)
-40~130℃
(仕様により異なる
場合があります)
- -
周囲温度 -40~60℃(仕様により異なる場合があります)
精度 0.5% of rate(口径や流量範囲により異なります)
測定可能導電率 1μS/cm以上
ライニング PFA、セラミックス、ポリウレタンゴム、
EPDMゴム、軟質天然ゴム
(用途種類などにより異なります)
- -
面間 AXF標準品の他に、従来機種リプレース用面間品も用意 - -
取付 ウェハ、フランジ(口径2.5~10mmも
新たにラインアップ)
サニタリ接続継手(クランプ、ユニオン、
溶接)他
2Bパイプ取付 2Bパイプ取付、
パネル取付、
壁取付
信号ケーブル長 - - 100m 200m
表示器 - フルドットマトリックスLCD 1~3行表示
自己診断 電極付着診断、空検知、コイル断線診断 他
アラーム表示 アラーム発生時に診断結果と対処方法を表示
(日本語(カタカナ)または英語、他4ヶ国語)
励磁方式 二周波励磁:AXF口径 2.5~400mm、
低周波励磁:AXW口径 500~1800mm (注)、
拡張二周波励磁(付加仕様):AXF口径 25~200mm
防爆仕様 TIIS、FM、ATEX、CSA、IECEx(全て耐圧防爆) -
付加仕様 着脱電極、配線口方向変更、ライニング鏡面仕上げ、各種ガスケット、他

本渦流量計は横河電機株式会社の製品です。
渦流量計について詳細はPDFカタログ・一般仕様書を参照ください。
